產品概述：

  CQB型磁力泵(簡稱磁力泵)，通常由電動機，磁力偶合器和耐腐蝕離心泵組成，其主要特點是利用磁力偶合器傳遞動力，完全無泄露，當電動機帶動磁力偶合器和外磁鋼旋轉時，磁力線穿過間隙和隔離套，作用于內磁鋼上，使泵轉子與電動機同步旋轉，無機械接觸地傳遞扭矩。在泵軸的動力輸入端，由于液體被封閉在靜止的隔離室內，沒有動密封因而完全無泄露。泵的過流部件根據需要可分別采用304、304L、302、321、316、316L、UB6、CD4MCu、鈦合金、鎳基合金等耐腐蝕材料。CQB系列磁力泵是國內聯合設計組開發的新型完全無泄露耐腐蝕泵，其技術經濟指標與國外同類產品八十年代末的水平相當。CQB系列磁力泵形式及基本參數符合TB/T7742-95《小型磁力傳動離心泵》標準要求。

型號意義：

   例：CQB 80 - 50 - 200

                  200-葉輪名義直徑(mm)

                  50-出口直徑(mm)

                  80-進口直徑(mm)

                CQB-磁力驅動泵

產品特點:

  CQB型磁力泵(簡稱磁力泵)，通常由電動機，磁力偶合器和耐腐蝕離心泵組成，其主要特點是利用磁力偶合器傳遞動力，完全無泄露，當電動機帶動磁力偶合器和外磁鋼旋轉時，磁力線穿過間隙和隔離套，作用于內磁鋼上，使泵轉子與電動機同步旋轉，無機械接觸地傳遞扭矩。在泵軸的動力輸入端，由于液體被封閉在靜止的隔離室內，沒有動密封因而完全無泄露。泵的過流部件根據需要可分別采用304、304L、302、321、316、316L、UB6、CD4MCu、鈦合金、鎳基合金等耐腐蝕材料。CQB系列磁力泵是國內聯合設計組開發的新型完全無泄露耐腐蝕泵，其技術經濟指標與國外同類產品八十年代末的水平相當。CQB系列磁力泵形式及基本參數符合TB/T7742-95《小型磁力傳動離心泵》標準要求。

  CQB型磁力泵過流分布采用全不銹鋼材料，對有機酸，有機化合物，堿、中性溶液和多種氣體都有良好的耐腐蝕性，雙螺旋槽碳石墨軸承和硬質合金軸套的磨合，具有較強的耐磨性，保證了產品的壽命，是無泄漏輸送腐蝕性介質的水泵。

性能參數表：

備注：性能參數表均只做參考，如需產品相關安裝圖等詳細參數說明書請致電：021-56386999。

安裝調試：

   一，磁力泵應水平安裝，不宜豎立，塑料泵體不得承受管路重量，對于特殊要求垂直安裝的場合，電機務必朝上。

   二，當抽吸液面高于泵軸心線時，起動前打幵吸入管道閥門即可，若抽吸液面低于泵軸心線時， 管道需配底閥。

   三，泵使用前應進行檢查，電機風葉轉動要靈活，無卡莊及異常聲晌，各緊固件要緊固。

   四，檢查電機旋轉方向是否與磁力泵轉向標記一致。

   五，電機苣動后，緩慢打幵排出閥，待泵進入正常工作狀態后，再將排出閥調到所需幵度。

   六，泵停止工作前，應先關團排出閥門，然后切斷電源。

注意事項：

   一，因磁力泵軸承的冷卻和通滑是靠被輸送的介質，所以絕對禁止空運轉，同時避免在工作中途停電后再層動時所造成時空載運轉。

   二，被輸送介質中，若含有固體顆粒，泵入口要加過濾網：如含有鐵磁質微粒，需加磁性過濾器。

   三，泵在使用中環境溫度應小于40℃，電機溫升不得超過75℃。

   四，被輸送的介質及其溫度應在泵材允許范圍內(詳見使用說明書工程塑料泵的使用溫度<60℃，金屬泵的使用溫度<100℃，轍送吸入壓力≤0.2MPa，工作壓力≤1.6MPa，密度≤1600Kg/m㎡，粘度≤30x10-6(㎡/s)的不含硬顆粒和纖維的液體）

   五，對于輸送液為易沉淀結晶的介質，使用后應及時清洗，排淨泵內積液。

   六，磁力泵正常運行1000小時后，應拆檢軸承和端面動環的磨損情況，并更換不宜再用的易損件。

故障排除：

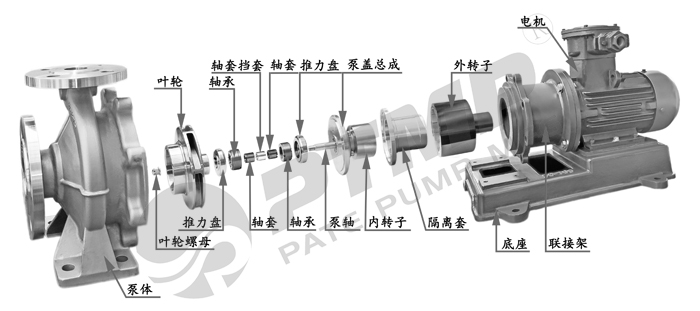

結構圖：

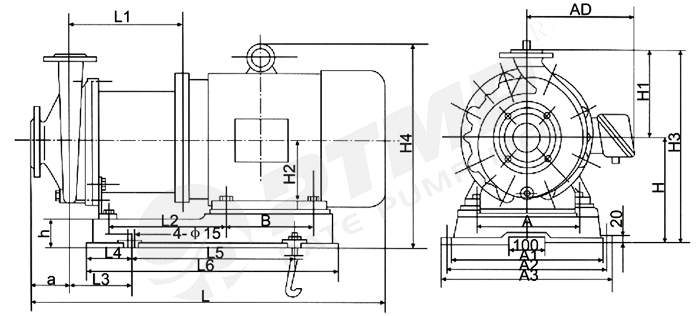

安裝尺寸圖：

安裝尺寸表：

備注：安裝尺寸表均只做參考，如需產品相關詳細參數說明書請致電：021-56386999。

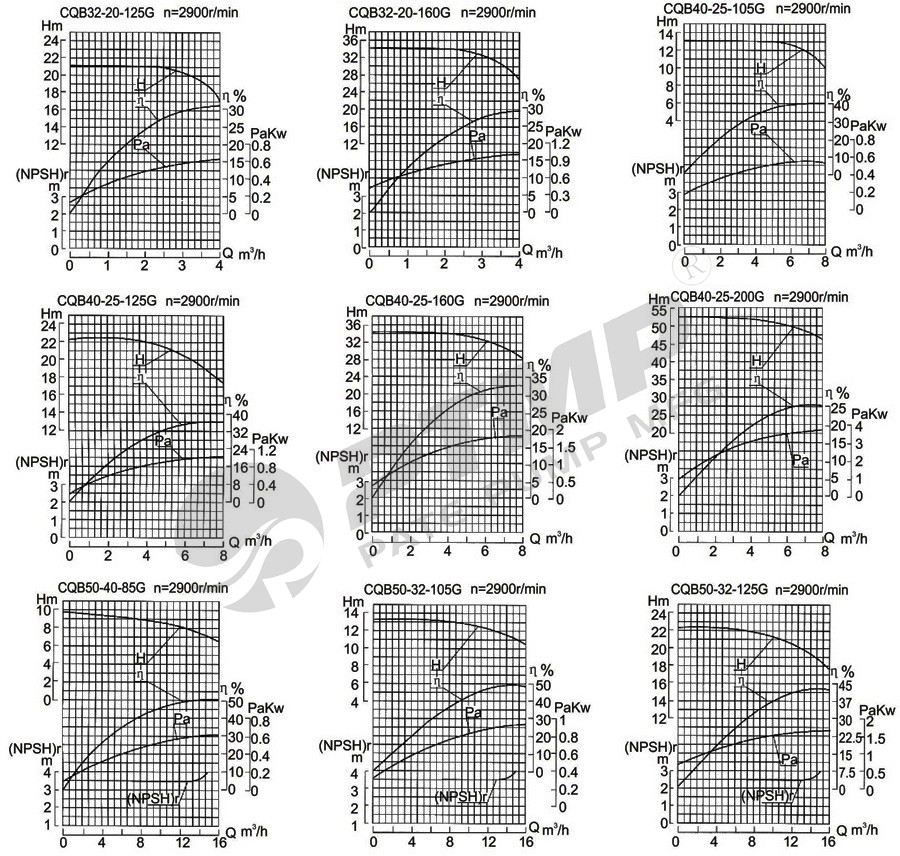

性能曲線圖：
