產品概述：

   FYS型耐腐蝕塑料液下泵使用的事耐腐蝕材料--氟塑料合金。用于輸送不含固體顆粒及不易結晶的腐蝕液體，主要解決強腐蝕介質輸送問題。

   本泵為立式結構，泵體、葉輪部份浸沒在液體里，故占用較小面積，軸封無泄漏現象，因而適用于輸送介質溫度為-5℃至105℃腐蝕性液體。泵的轉向應按泵所指方向起動。不能反轉運行，起動時泵體必須淹沒在液體中。

產品特點：

 FYS型耐腐蝕塑料液下泵為立式結構，泵體、葉輪部分浸沒在液體里，故占用較小面積，軸封無泄漏現象，因而適用于輸送介質溫度為-5℃至105℃腐蝕性液體。泵的轉向應按泵所指方向啟動。不能反轉運行，啟動時泵體必須淹沒在液體中。A：增強聚丙烯。 C：聚偏氟乙烯。 D：氟塑料合金

型號意義：

   例：50 FSY - 30

               30-泵的揚程為30(m)

               Y-液下泵

               S-材料為酚酫玻璃鋼

               F-耐腐蝕離心泵

               50-排出口直徑為50(mm)

產品用途：

   FYS型氟塑料液下泵可輸送酸、堿、鹽、油品、飲料等介質,廣泛用于化工、石油化工、精細化工、染料化工、儀表、輕工、冶金、紡織、環保、水處理、醫藥、食品等部門。

性能參數表：

備注：性能參數表均只做參考，如需產品相關安裝圖等詳細參數說明書請致電：021-56386999。

安裝使用維修：

   1、泵組裝后，盤動聯軸器，看是否轉動靈活。檢查是否有金屬磨擦聲，各部件螺母是否旋緊。

   2、檢查泵軸和電機軸的同心度，上下聯軸器外圓左右差數不得超過0.1mm，聯軸器端面間隙保持1～2.5mm。

   3、泵的吸入口到容器底部之間距離為吸入口徑的2～3倍。泵體與器壁距離應大于口徑的2.5倍。

   4、泵的出液管路，應另設支架支撐，其重量不允許支撐在泵上。

   5、檢查電機的旋轉方向，使泵的旋轉方向符合指示方向。

   6、關閉出口管路上的閘閥，接通冷卻水管。

   7、起動電機，慢慢開啟出口管閘閥到需要的位置，投入正常運轉。

   8、經常檢查泵和電機的情況，軸承溫升不應超過75℃，軸承盒內應加足夠黃油。

裝配拆卸：

   1、如更換或檢查葉輪，可關閉出口閥門，卸去法蘭連接螺栓和底板連接螺栓，用起重工具將泵吊出容器。

   2、將底板垂直在固定的支架上，卸去泵體的所有螺栓，取出泵蓋和葉輪螺母，用雙錘輕擊泵體，即可卸下葉輪。

   3、更換滾動軸承則底板不動，只要卸去電機及相應支架，卸去泵聯軸器、壓蓋、圓螺母，取出軸承體。

   4、裝配與拆卸的次序相反，注意軸上配件的同心度。

作業流程：

   1、在開車過程中需注意常常查詢表面讀數，樹立必要的設備工作記載，注意有無發熱、振蕩、噪音等異常現象，如有異常應立即泊車檢查，排除故障后才華繼續作業。軸承溫升不應大于35度，極限溫度不應大于75度。

   2、泵一般不宜在低于30%設計流量下長時間作業，假設有必要在該條件下運用時，應在出口管路設備旁路，使泵的流量抵達規矩的運用規模。

常見問題：

   1、液下泵要豎直安裝，將泵的平后蓋板安裝在儲槽法蘭座上，運轉前，先加手盤動連軸器，查驗泵是不是有卡阻狀況，旋轉是不是靈活。

   2、液下泵啟動前要是儲槽中液體高過泵殼就能開車，制止無物質運轉和反方向運轉。

   3、平常留意維護保養，常常查驗泵運作是不是安穩，有沒有出現異常振蕩，留意拆換延展性塊，按時添補和拆換軸承潤滑油。

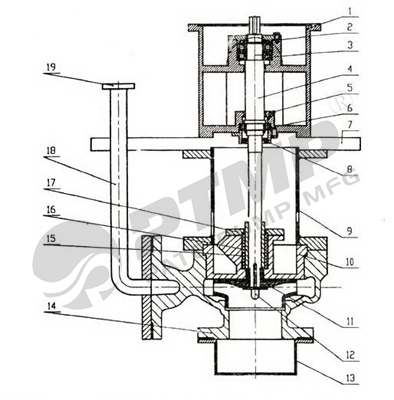

結構圖：

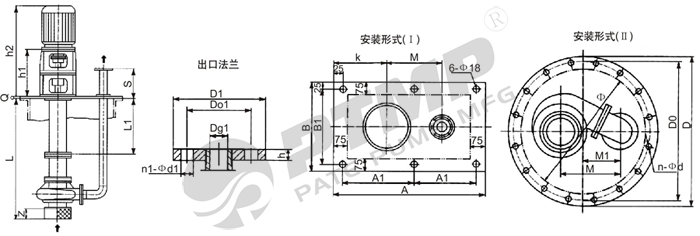

安裝尺寸圖：
