JYMT-S型液壓隔膜計量泵產品概述：

JYMT-S型液壓隔膜計量泵結構合理、性能可靠、運行平穩、調節方便、維護簡單是化工計量泵的優質產品。

JYMT-S型液壓隔膜計量泵產品特點：

1、密封，液壓驅動隔膜，免維護。

2、高精度進出口單向閥。

3、內置可調壓力放氣安全閥，限位自動補油閥，確保計量精度。

4、雙隔膜/帶破裂報警功能。

5、PTFE材質隔膜、壽命≥8000(h)；金屬隔膜>5000(h)。

6、手動/自動/數字變頻調節流量。

7、泵在運行和停止?fàn)顟B(tài)均可調節流量，精度±1％。

8、吸程4.5(m)水柱。

9、介質溫度：PTFE隔膜≤100℃，金屬隔膜≤200℃。

10、多種泵頭材質可選：PVC、PTFE、PVDF、304、316L及20#合金、哈B、哈C等。

11、可單臺工作，也可多臺并聯。

12、適用介質粘度<2000(CP)。

JYMT-S型液壓隔膜計量泵型號意義：

例：2JYMZ-630/0.3-L-B-IV

2-聯(缸)數，單缸不標

J-計量泵

YM-YM：液壓隔膜式，M：機械隔膜式，柱塞泵不標

Z-機座號(W：微機座，X：小機座，D：大機座，T：特大機座)

630-額定流量(L/h)

0.3-額定排除壓力(MPa)

L-特殊性能泵(BW\W：夾套保溫型加溫型，L：冷卻，GN：高粘度，YB：隔膜破裂報警，P：變頻調節，D\xD：帶數字控制器或行程調節器，XF：懸浮液)

B-B：防爆電機，普通電機不標

IV-液缸過流部分材料(I：304，Ⅱ：316(316L)，Ⅲ：PVC，Ⅳ：PP，Ⅴ：PTFE，Ⅵ：陶瓷，Ⅶ哈氏合金，Ⅷ：20號合金)

JYMT-S型液壓隔膜計量泵產品用途：

適用于由一般的常溫清水直至具有強腐蝕、易揮發、易結晶、易燃、易爆、劇毒、惡臭、腐蝕性強，比重大、中等粘度，有放射性或其它貴重液體等。同時也可輸送懸浮液體，對一些為防止隔膜破裂后，介質與液壓油混合引起事故，對易燃易爆、劇毒及貴重液體時，可選用雙隔膜計量泵并帶隔膜破裂報警裝置。

JYMT-S型液壓隔膜計量泵參數表：

液壓隔膜計量泵安裝注意事項：

1,當用戶接收液壓隔膜計量泵時,應仔細檢查運輸包裝,確認在運輸過程中沒有發生損壞。

2,液壓隔膜計量泵應安裝在平整的表面,可用一塊底板，下面用槽鋼作支撐,離地面高度300-500mm,便于操作和維修。

3,吸排管路上不應有急劇的彎頭(不大于90°),并應盡量減少管路中彎曲和增加阻力的部件。?

4,不要將泵浦及藥槽安裝在日光直接照射之處。

5,藥槽平時應補充藥液及保養檢查之需,請置于較寬敞的場所。

6,不要安裝在易按觸濕氣或腐蝕性氣體之處。

液壓隔膜計量泵管路安裝：

1．吸入配管通徑不能少于泵的吸入闊口徑，并應盡量縮短吸入管道長度，一般2-3米為宜； 如必須增加長度時，則應適當加長，但長度不得超過5米（但啟動時的吸入液體時間相對延長）。

2．與吸入、排出闊〔法蘭）聯接的管道，不能強行結合而使泵闊增加負荷，不得將管道及闊門等的重量由泵和吸排闊承擔。管路安裝完畢應支承并固定好管件。

特殊液體對管道通量的增加

1．為了確保泵的安全運營以及管路系統的安全，應在排出管道上設置安全闊，如需要減少被輸送液體的脈沖，可在靠近泵排出管路上安裝緩沖器。

2．對于輸送懸浮液及易產生沉淀的介質，在泵的吸入及排出附近應增設闊門及三通，以便在泵運營停止時不拆開管路就能進行缸體內沖洗。

液壓隔膜計量泵安裝規范：

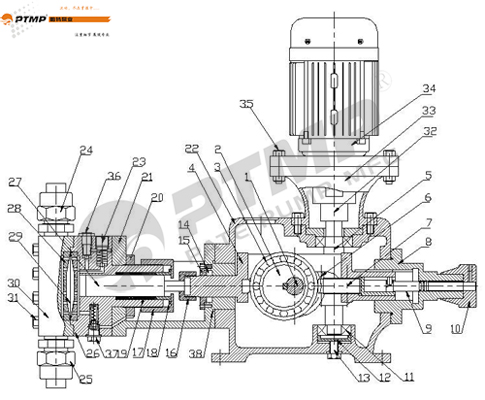

JYMT-S型液壓隔膜計量泵結構圖：

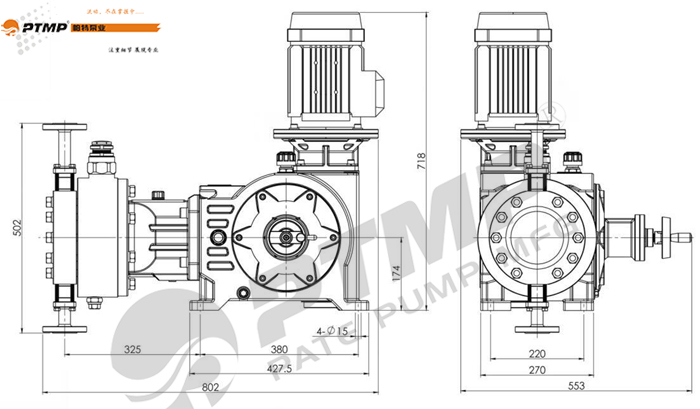

JYMT-S型液壓隔膜計量泵安裝尺寸圖：
