產品概述：

  CQG型管道磁力泵是本公司在十多年設計制造臥式磁力泵經驗基礎上開發的一種新型管道泵，它既具有ISG型管道離心泵的特點、又具有磁力化工泵的優點，是新一代的無泄漏管道離心泵。      CQG型管道磁力泵型是在ISG型立式管道泵的基礎上設計而成的新型立式結構磁力泵，它秉承ISG泵的優點，又與磁力傳動的完美結合，達到了無泄漏輸送液體的要求。CQG型管道磁力泵可直接安裝在管道任何部位，對管道中的介質進行加壓，可直接替換原來的ISG泵，安裝尺寸與ISG泵完全相同，方便用戶更換。

型號意義：

   例：CQG 32 - 125

                  125-葉輪名義直徑(mm)

                  32-進出口直徑(mm)

                CQG-立式管道磁力泵

產品特點：

 1、進行無泄漏運轉，可輸送易燃、易爆、劇毒及腐蝕介質；

 2、材質優良，泵體、葉輪、隔離套等過流部件均采用優質不銹鋼制造；

 3、軸套采用高耐磨的碳化硅、碳化鎢，滑動軸承采用碳石M106K，并設置了潤滑油槽，有效地保證泵的使用壽命；

 4、立式安裝，結構緊湊、占地面積小；

 5、振動小，噪音低，運行特別平穩

性能參數表：

備注：性能參數表均只做參考，如需產品相關安裝圖等詳細參數說明書請致電：021-56386999。

安裝調試：

   一，磁力泵應水平安裝，不宜豎立，塑料泵體不得承受管路重量，對于特殊要求垂直安裝的場合，電機務必朝上。

   二，當抽吸液面高于泵軸心線時，起動前打幵吸入管道閥門即可，若抽吸液面低于泵軸心線時， 管道需配底閥。

   三，泵使用前應進行檢查，電機風葉轉動要靈活，無卡莊及異常聲晌，各緊固件要緊固。

   四，檢查電機旋轉方向是否與磁力泵轉向標記一致。

   五，電機苣動后，緩慢打幵排出閥，待泵進入正常工作狀態后，再將排出閥調到所需幵度。

   六，泵停止工作前，應先關團排出閥門，然后切斷電源。

注意事項：

   一，因磁力泵軸承的冷卻和通滑是靠被輸送的介質，所以絕對禁止空運轉，同時避免在工作中途停電后再層動時所造成時空載運轉。

   二，被輸送介質中，若含有固體顆粒，泵入口要加過濾網：如含有鐵磁質微粒，需加磁性過濾器。

   三，泵在使用中環境溫度應小于40℃，電機溫升不得超過75℃。

   四，被輸送的介質及其溫度應在泵材允許范圍內(詳見使用說明書工程塑料泵的使用溫度<60℃，金屬泵的使用溫度<100℃，轍送吸入壓力≤0.2MPa，工作壓力≤1.6MPa，密度≤1600Kg/m㎡，粘度≤30x10-6(㎡/s)的不含硬顆粒和纖維的液體）

   五，對于輸送液為易沉淀結晶的介質，使用后應及時清洗，排淨泵內積液。

   六，磁力泵正常運行1000小時后，應拆檢軸承和端面動環的磨損情況，并更換不宜再用的易損件。

故障排除：

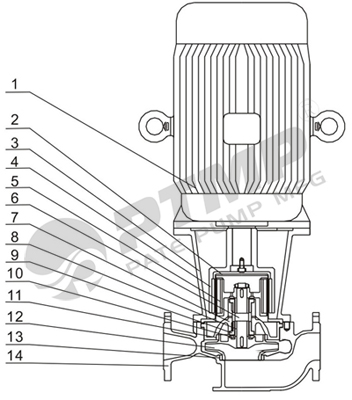

結構圖：

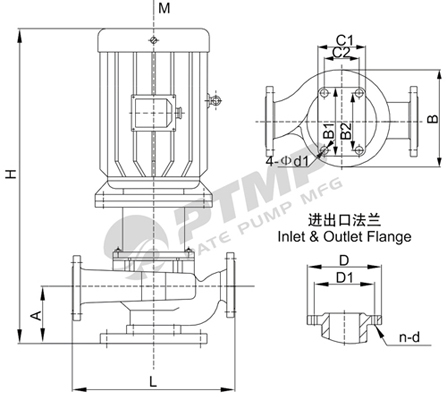

安裝尺寸圖：

安裝尺寸表：

備注：安裝尺寸表均只做參考，如需產品相關安裝圖等詳細參數說明書請致電：021-56386999。
