產品概述：

   1、 QDX全不銹鋼精密鑄造小型潛水泵采用不銹鋼精密鑄造外殼，耐腐蝕，環保型，外形美觀，體積小，經久耐用

   2、 采用氟橡膠雙端面機封，氟橡膠徑向O型圈密封，有效對環境惡劣的液體進行密封保護作用。

   3、 電機采用F級絕緣，裝有熱保護裝置，大大延長了泵的使用壽命。

型號意義：

   例：QDX 1.5 - 17 - 0.37S

                  S-不銹鋼

                  0.37-功率(kw)

                  17-額定揚程(m)

                  1.5-額定流量(m³/h)

                  X-下吸式(上吸式不標注"X")

                  D-單相(三相不標注"D")

                  Q-潛水泵

產品特點：

    1、 電泵潛入水下深度不超過5(m)

    2、 介質溫度不超過40℃

    3、 介質的PH值為304(4-10), 316(2-13)

    4、 介質中含固體顆粒直徑不大于0.2(mm)，體積不超過0.1%。

產品用途：

    QDX全不銹鋼精密鑄造小型潛水泵用途：適用于工礦企業、食品行業、海水養殖、景觀工程、深井提水、農田灌溉等一般腐蝕性介質。

性能參數表：

備注：性能參數表均只做參考，如需產品相關安裝圖等詳細參數說明書請致電：021-56386999。

檢查規格標準：

   深井泵執行國家標準：GB/T2816-2002，深井泵三相潛水異步電動機執行標準：GB/T2818-2002

檢查的內容：

   1、檢查電路系統的安裝是否良好。

   2、檢查監控儀表。

   3、浮筒式深井潛水泵檢查所有螺栓有否松動現象。

   4、轉動聯軸器，檢查泵的安裝是否良好。

   5、浮筒式深井潛水泵啟動電機運轉一瞬間，檢查電機轉向與泵的轉向牌所指方向是否一致，否則應調整電機轉向。

   6、將機組安裝到井中，下井時，電纜在每節揚水管上用耐腐蝕的繩子捆扎系牢，但是不能綁得太緊，以防損傷電纜。

   7、測機組對地絕緣電阻不小于5兆歐。

注意事項：

   深井潛水泵葉輪加裝高耐磨填充材料減磨墊片，增強了泵的抗磨性能，比普通潛水泵的抗砂能力有較大提高。同時泵葉輪可采用球鐵、鎳合金鑄鐵、銅合金等材料，泵出口連接方式有油管扣和法蘭連接兩種，供不同用戶選用。但是無論什么樣的深井泵都要仔細檢查才能安全使用。

   1、關閉浮筒式深井潛水泵出口閘閥，啟動電機。

   2、待電機轉速正常后，再開啟出口閘閥，使泵進入正常運行。

   3、浮筒式深井潛水泵運轉4小時后，應停機速測熱態絕緣電阻不小于0.5兆歐。

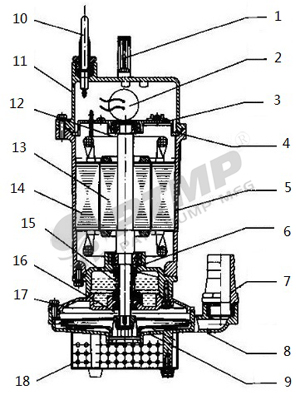

結構圖：

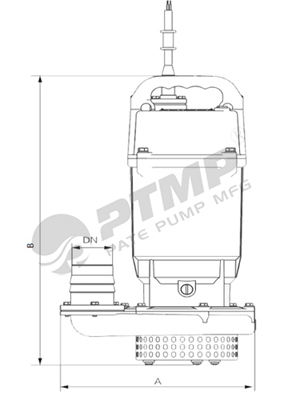

安裝尺寸圖：

安裝尺寸表：
