UHB-ZK型砂漿泵

產品分類

咨詢熱線

021-56037469

021-56381771

021-56318899

021-56325777

UHB-ZK型砂漿泵

參數范圍

流量：10~1600(m³/h)

揚程： 20~50(m)

溫度：-20℃~80℃

壓力：≤1.6(Mpa)

泵軸：45鋼

泵體、端蓋、葉輪：超高分子量聚乙烯

機械密封：石墨，碳化鎢/硅，硬質合金

現場應用聯系我們

產品概述：

材料名稱	ZG1Cr18Ni9	ZG1Cr18Ni9Ti	ZG0Cr18Ni12Mo2Ti
代號	303	305	306
材料名稱	ZG1Cr18Ni12Mo2Ti	ZG1Cr18Mn13Mo2CuN
代號	307	402

耐磨耐腐： UHB-ZK型砂漿泵為懸臂式單級、單吸離心泵，其過流部件采用鋼襯超高分子量聚乙烯制造，具有較強的耐腐蝕性、卓越的耐磨性、抗蠕變性（耐環境應力開裂），同時采用金屬基體結構，提高了產品承壓能力。多功能：一種泵能適應各種不同的工況。既可以傳送酸、堿類清液或料漿，也可以輸送冶煉行業各種腐蝕性礦漿，還可以輸送酸行業各類稀酸、環保行業的各類污水等。多種密封：該系列泵采用多種密封方式：K型動力密封、單端面機械密封和雙端面機械密封，可根據具體工況條件選用。

型號意義：

例：UHB ZK 50 - 20 - 20

20-揚程(m)

20-流量是20(mm)

50-進口直徑(mm)

ZK-用途標志：Z-雜質沙漿，K-半開式葉輪

UHB-高分子材料泵代號

產品特點：

UHB-ZK型砂漿泵屬懸臂式單級單吸離心泵，采用鋼襯超高分子量聚乙烯結構，不僅具有鋼的強度，更具有超高分子量聚乙烯優異的耐腐蝕性和卓絕的耐磨性能。

產品用途：

適用于酸堿，鹽油類食品飲料酒類有機溶劑等液體，也適用于輸送含有細顆粒狀的強腐蝕性液體，使用溫度-20℃~80℃（對特殊要求、使用改性材質，可提高到105℃）。

性能參數：

泵型號	流量(m³/h)	揚程(m)	進口(mm)	出口(mm)	氣蝕余量(m)	轉速(r/min)	功率(kw)	重量(kg)
UHB-ZK40/10-20	10	20	40	32	3	2900	3	100
UHB-ZK40/10-30	10	30	40	32	3	2900	4	105
UHB-ZK50/20-20	20	20	50	40	3	2900	4	130
UHB-ZK50/20-30	20	30	50	40	3	2900	5.5	150
UHB-ZK65/30-20	30	20	65	50	3.5	2900	5.5	150
UHB-ZK65/30-30	30	30	65	50	3.5	2900	7.5	150
UHB-ZK65/30-50	30	50	65	50	3.5	2900	15	280
UHB-ZK80/45-35	45	35	80	65	3.5	2900	15	260
UHB-ZK80/50-20	50	20	80	65	4	2900	11	250
UHB-ZK80/50-30	50	30	80	65	3.5	2900	15	250
UHB-ZK80/50-50	50	50	80	65	4	2900	18.5	280
UHB-ZK100/60-35	60	35	100	80	4	2900	18.5	345
UHB-ZK100/60-50	60	50	100	80	4	2900	22	380
UHB-ZK100/100-40	100	40	100	80	4	2900	22	380
UHB-ZK125/140-28	140	28	125	100	5	2900	30	440
UHB-ZK150/250-30	250	30	150	125	4	1450	45	840
UHB-ZK200/400-25	400	25	200	150	5.5	1450	75	1180
UHB-ZK200/400-32	400	32	200	150	5.5	1450	75	1180
UHB-ZK250/600-32	600	32	250	200	6	1450	132	1680
UHB-ZK250/600-50	600	50	250	200	6	1450	160	1680
UHB-ZK250/800-32	800	32	250	200	7.4	1450	132	1680
UHB-ZK250/800-50	800	50	250	200	7.6	1450	200	1680
UHB-ZK300/1000-32	1000	32	300	250	8.5	1450	160	1680
UHB-ZK300/1000-50	1000	50	300	250	8.5	1450	250	1680
UHB-ZK300/1200-32	1200	32	300	250	9.5	1450	200	1680
UHB-ZK300/1200-50	1200	50	300	250	9.6	1450	315	1680
UHB-ZK350/1400-32	1400	32	350	300	6.1	1450	250	1680
UHB-ZK350/1400-50	1400	50	350	300	6.1	1450	355	1680
UHB-ZK350/1600-32	1600	32	350	350	6.7	1450	250	1680
UHB-ZK350/1600-50	1600	50	350	350	6.7	1450	400	1680

備注：性能參數表均只做參考，如需產品相關安裝圖等詳細參數說明書請致電：021-56386999。

故障解決方法：

故障分析	故障原因	解決方法
泵不吸水	吸入閥有雜物或未打開，或吸入管堵塞管路系統密封性差從軸封處吸入空氣灌泵系統故障	打開吸入閥，排除雜物，疏通吸入管。檢察管路，尤其分段試壓連接法蘭處，堵漏。更換軸封，壓緊填料密封檢查及維修灌泵
泵不能啟動	原動機發生故障（包括電源）；泵卡住；填料函壓得太緊；排出閥門未關。	檢查電源及原動機情況；再次盤車確定聯軸器情況；放松填料；管進出口閥門，再次啟動。
泵不排液	灌泵不足（或泵內氣體未排凈）；泵轉向不對；泵轉速太低；濾網、吸入管堵塞；吸入高度太高，或吸入口液體供給不足，造成吸入真空。	重新灌泵；再次確定泵的旋轉方向；檢查電機空轉轉速，檢查減速器的減速比，確定泵轉速是否符合設計轉速；清洗濾網，疏通吸入管；調整吸入口管線，高于泵的入口，調整泵的上部供液系統，保證介質供應充分。
泵排液后中斷	吸入管路漏氣；灌泵時吸入側氣體未排盡；吸入側突然被異物堵住，或吸入口濾器堵塞；吸入管脫水，大量氣體吸入	檢查吸入側連接處及填料函的密封情況；重新灌泵；停泵，清洗濾芯，疏通吸入管路；檢查吸入管路是否破裂，并聯進口管線上的閥門是否打開（不常用的管線）。
流量不足	系統凈揚程增加；阻力損失增加；口環及葉輪磨損過大；其它地方漏液；泵葉輪堵塞、磨損、腐蝕。	檢查液位高度和系統壓力；檢察管路及止回閥等有無故障；更換口環及葉輪；檢查軸封等地方；清洗、檢查、調換。
揚程不夠	葉輪裝反（雙吸泵）；液體密度、黏度與設計條件不符；操作流量太大。	檢查葉輪；檢查有關物理性質；調解閥門、減少流量。
運行超負荷	動機質量差，定轉子摩擦；葉輪與承磨環、葉輪與泵殼有摩擦；液體密度增加；填料壓得太緊或干摩擦；軸承損壞；轉速過高；泵軸彎曲；軸向力平衡裝置失效；聯軸器對中不良或軸向間隙太小；輸送液體黏度過高或密度過大。	檢查更換電動機；檢查泵內零件并加以修理；檢查密度；放松填料、檢查水封管；檢查與更換軸承；檢察原動機轉速與電源；校正泵軸；檢查平衡空、回水管是否堵塞；檢查聯軸節，調整對中；更換大功率電動機。
泵振動或噪音超標	地腳螺栓松動或底座焊接不合格；泵發生流蝕（流量過大，吸入阻力增加或液體操作溫度過高）；泵發生喘振（系統凈揚程壓力高于泵關死壓力）葉輪損壞或有異物。	擰緊地腳螺栓，對底座焊接重新檢查，如果必要，底座重新焊接；檢查原因并排除制；檢查排出也為和壓力是否過高；拆開泵體檢查，更換、去除異物。
軸封過熱	填料密封壓得過緊；機械密封有故障。	調整密封壓力；檢查、修理或更換機械密封

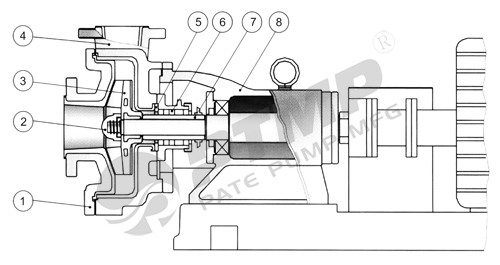

結構圖：

序號	名稱	序號	名稱
1	泵蓋	5	墊片
2	葉輪螺母	6	軸封
3	葉輪	7	軸套
4	泵體	8	支架

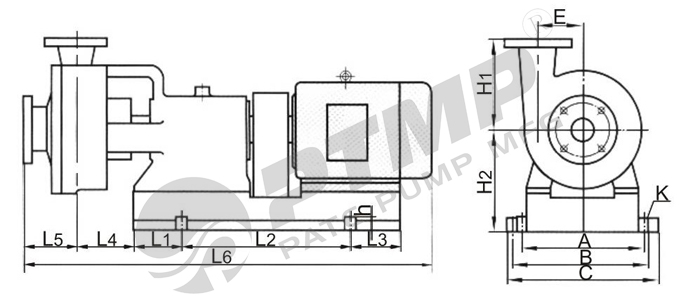

安裝尺寸圖：

安裝尺寸表：

泵型號	L1	L2	L3	L4	L5	L6
50/20-20	172	400	172	97	116	1060
50/20-30	172	400	172	97	116	1060
50/30-20	172	400	172	105	120	1070
65/30-30	172	400	172	105	120	1070
65/30-50	160	530	200	105	120	1075
80/45-35	160	530	200	105	130	1105
80/50-20	160	530	200	105	130	1105
80/50-30	160	530	200	105	130	1105
80/50-50	160	530	200	105	130	1405
100/60-35	188	318	263	114	130	1405
100/60-50	188	318	263	114	130	1430
100/100-40	188	318	263	114	130	1530

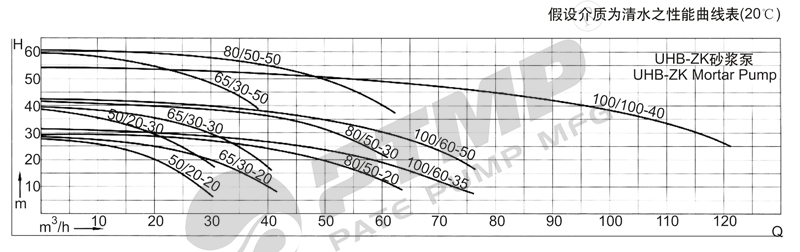

性能曲線圖：
